半導体製造工程におけるウエハ反り測定とは？発生原因とレーザオートコリメータの
活用方法

製造業界でよく耳にするウエハの反りは半導体ウエハ面のマクロな様子を示す指標のひとつです。SEMI規格と呼ばれる国際規格で指標が存在しますが、平坦であるべきウエハが曲がったり、うねったりしている三次元的な形状の崩れを表します。

―ウエハ反りの定義
Bow（ボウ）定義：ウエハ中心部の基準面（ウエハ面内3点がつくる平面）に対する偏差。。特徴としてウエハ全体の単純な曲率（お椀のような反り）を表します。
Warp（ワープ）定義：ウエハ表面の全域において、中央値を計算して求めた基準面からの「最も高い距離」と「最も低い距離」の差としています。特徴として単純な湾曲だけでなく、ウエハ全体に生じている局所的な歪みやうねりを含めた変形量を表します。
SORI（ソリ）定義：基準面（最小二乗平面など）からウエハ表面の各点までの距離の、最大値と最小値の差を指します。

半導体製造工程におけるウエハ（特に300mm径）の反り量は、プロセス条件や膜応力に大きく依存しますが、一般的に数10μmから大きい場合は数100μmに達することがあります。

ウエハが反る最大の要因は、製造プロセス中で発生する「内部ストレス（応力）の不均衡」にあります。
熱膨張係数の差（熱ストレス）： 高温で行われる成膜工程において、基板（シリコンなど）と積み上げられる膜（金属や絶縁膜）では、熱による伸び縮みの比率が異なります。冷却時に一方がより縮もうとすることで、ウエハ全体を引き込み、大きな反りを生じさせます。
膜の固有ストレス： 熱の影響だけでなく、原子が膜を形成する際の並び方によっても「圧縮」や「引張」の力が発生します。
加工ダメージ： 裏面研削（バックグラインド）時に残る微細な破砕層が、ウエハを内側から押し広げる力となり、さらなる反りを誘発します。これらの「目に見えない力」をいかに早く、正確に可視化できるかが、歩留まり向上の鍵を握っています。

半導体デバイスの高性能化を牽引する「微細化」と「3次元実装」。この二大潮流の実現のボトルネックはウエハの「反り」です。

―露光工程における品質保持
現代の最先端露光装置（EUVやArF液浸装置）では、焦点深度（DOF：Depth of Focus）が数10ナノメートル単位と極めて狭くなっています。ウエハにわずかな反りが残っていると、露光装置のチャックで強制平坦化しても微小な高低差を吸収しきれず、パターンのボケや解像不良（ピントずれ）を誘発し、回路の細りや断線、最悪の場合はショート不良を引き起こします。

―ボンディング工程における接合不良防止
パッケージング工程における接合不良の防止チップレットやHBMに代表される3D積層技術では、ウエハ同士やチップをミクロン単位のピッチで接合します。ウエハが反っていると、接合面に未接合領域が発生、熱処理時の熱膨張差によって応力が集中し、膜剥離やクラックを引き起こします。
また静電・真空チャックのエラーとウエハ破損の回避、各製造装置のステージへウエハを固定する際、反り量がチャックの吸着能力を超えると、真空漏れや静電吸着エラーを起こし、装置が停止します。また、反ったウエハを無理に機械的に押さえつけようとすると、一瞬にしてウエハが微粉砕し、装置チャンバー内を深刻に汚染するリスクを伴います。

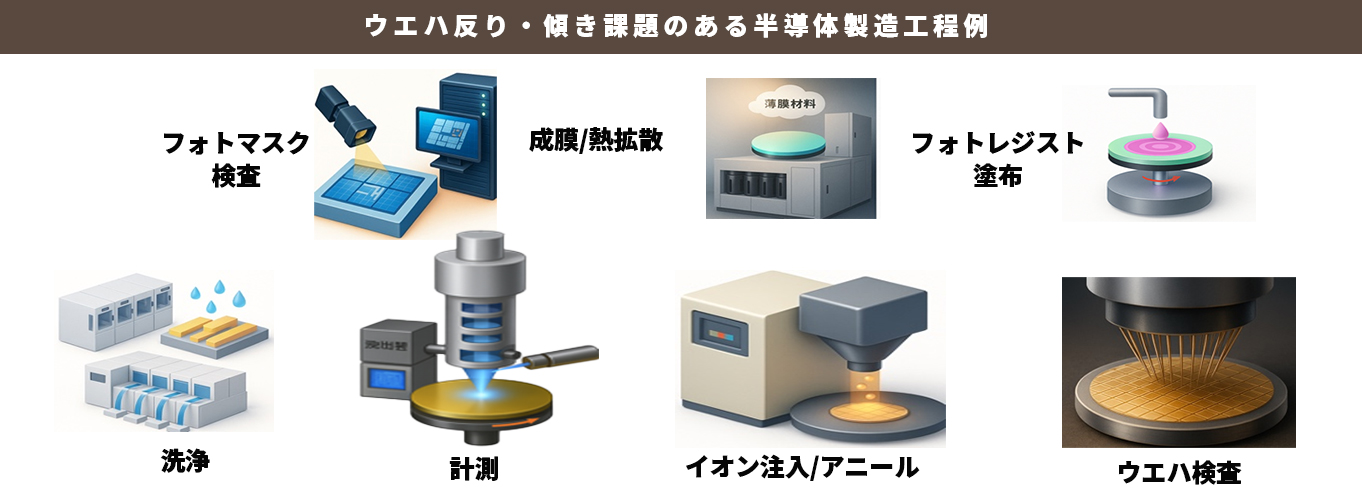

ウエハの反り測定は主に熱処理、成膜、薄化前後、装置への搬送直前に行われます。
成膜（CVD、スパッタ、エピタキシャル成長）の前後: 膜そのものが持つ固有応力による反りの変化を測定し、膜質や応力を評価します。
熱処理（酸化、拡散、アニール）の前後: 急激な加熱・冷却（サーマルストレス）によって生じた永久歪みや反りを検出します。
ウエハを薄くする工程は、最も反りが発生しやすいタイミングです。
裏面研削（バックグラインド）の直後: 研削による加工ダメージ（加工変質層）が裏面に残ると、表裏の応力バランスが崩れて急激に反るため、必ず測定してダメージレベルを管理します。
ポリッシング、エッチングの直後: 研削後の反りを抑えるためのストレスリリーフ処理が正しく機能したかを確認します。
 先端パッケージング・貼り合わせ工程3D積層技術（タテに重ねる技術）では、わずかな反りが致命的な不良を生みます。
ウエハ貼り合わせ（ボンディング）の前後: 2枚のウエハを貼り合わせる際、反りがあると気泡や接合不良の原因となるため、事前に測定します。
リフロー（加熱はんだ接合）工程の最中・前後: 温度変化によってパッケージ基板やウエハがどう変形するかを、擬似的な加熱環境下でリアルタイム測定します。
静電チャック / 真空吸着の前: 露光装置や検査装置にウエハを固定する際、反りが大きすぎると吸着エラーや、チャックによるウエハ破損が起きます。これを防ぐため、ステージに載せる直前にマッピングや反り検知を行います。

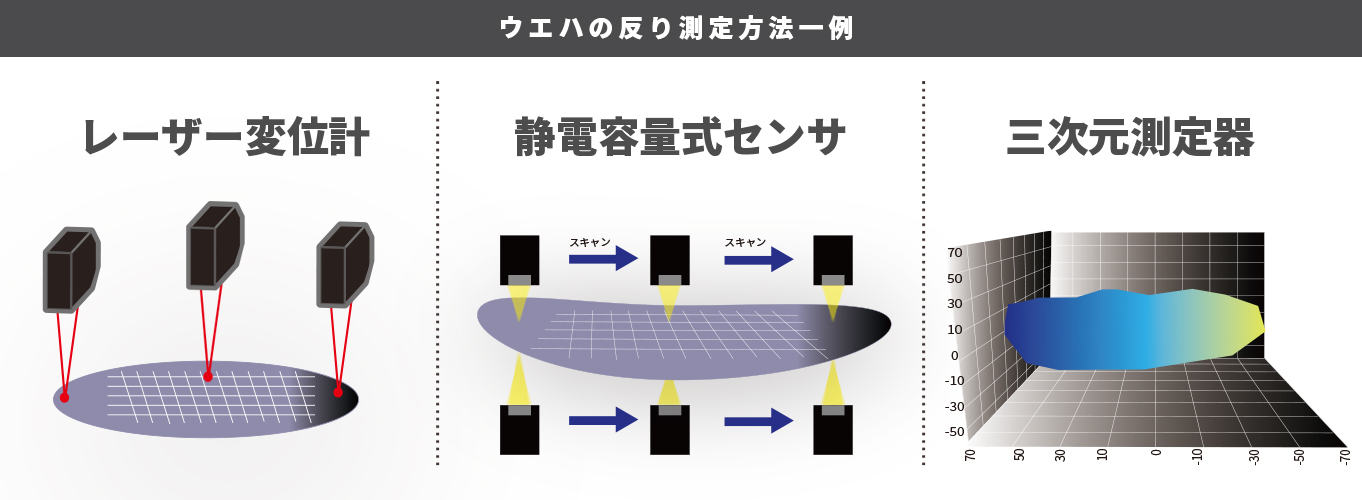

レーザ変位計、静電容量式センサ、干渉計、三次元測定機などウエハの反りを測定する方法は様々あります。
中でもレーザ変位計については、非接触で高速リアルタイムに変位量を測定することが可能です。ただしウエハの傾きを測定する場合は3点から角度演算するため複数センサが必要になります。ウエハをスキャンする場合は走査ステージ（XYステージ）や高機能なコントローラが必要なため高コストになりやすく、センサ自体を動かすことによる誤差、振動、空気の揺らぎに敏感なため測定値に大きく影響を及ぼします。
非接触の三次元測定機も同様に薄いウエハに負荷をかけず高分解能で形状を測定することが可能です。表面の複雑な3D形状を数値・マップ化することで可視化できます。
ただし、測定器自体が高額でメンテナンス面が大変、正確に測るためのキャリブレーションが必要な場合も多いという課題があります。

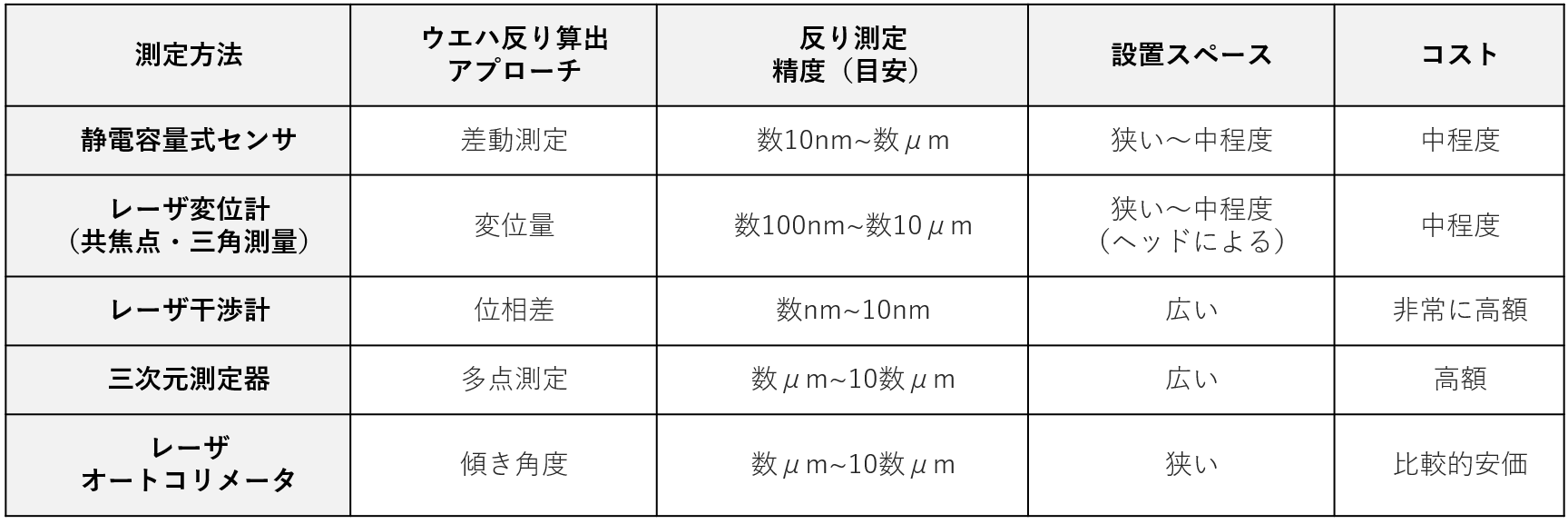

【各測定方法の比較表】

上記で述べたようにウエハの反り測定にはいくつかの手法がありますが、レーザオートコリメータが注目される主な理由は、角度からのアプローチ、そして測定距離の制限を受けにくい点です。

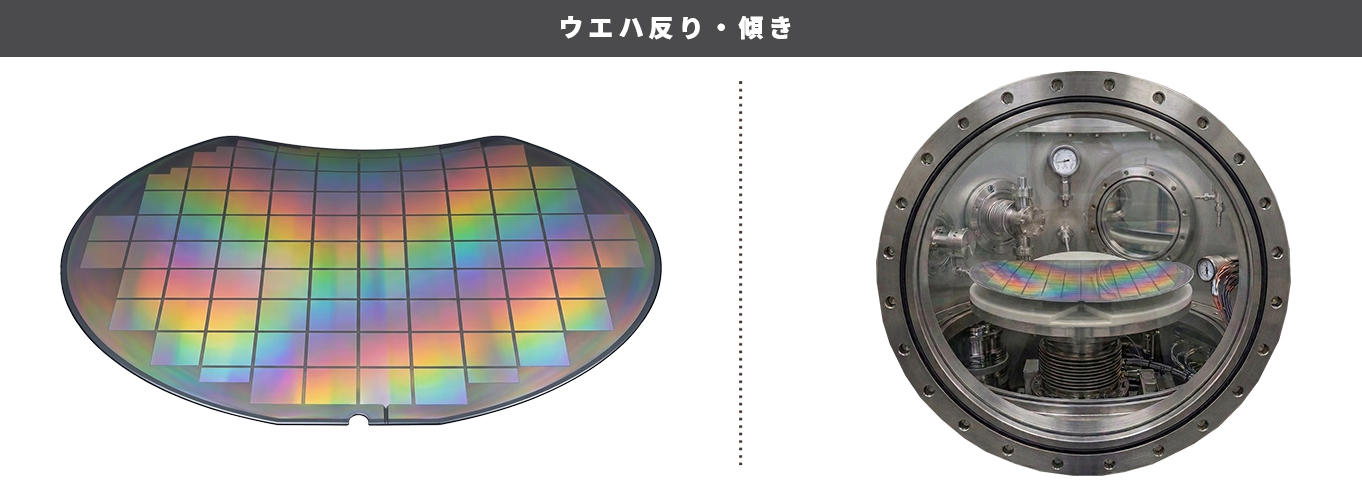

オートコリメータ原理により、ワークとの距離が変化しても測定値に影響が出にくいため、近距離～長距離まで対応できます。この特性は、半導体ウエハのプロセス測定において極めて有効に作用します。大気中のウエハ直接測定はもちろん、プロセスチャンバー等の「ビューポート（ガラス窓）」越しにあるウエハに対しても、外部の離れた位置から高精度な傾き・反り測定を可能にします。

―レーザオートコリメータを活用するメリット
測定距離の制限を受けにくい以外に、他のセンサと比較しても低コスト、省スペースで測定が可能なため、反り・形状全体を評価するのにはレーザオートコリメータが有効です。初期校正の手間も削減できるためセンサの取り換え手間工数の削減にもつながります。

―Smart LACによるウエハ反り測定
駿河精機のレーザオートコリメータSmart LACは装置組込みに最適な手のひらサイズのコンパクト性と複数点同時測定のマルチスポット測定が特徴です。Smart LAC＋分岐アダプタHT-20やHT-30を使用することで同時に2点3点を測定することが可能です。複数点を測定した結果を変位量へ換算させることで、変位、つまりうねりや反りとウエハ自体の傾き両方検出することが可能です。
また駿河精機の自動精密ステージを活用し、位置調整までのシステム構築が可能です。
測って動かす、補正する、駿河精機はトータルでサポートいたします。具体的な測定方法のご相談はぜひ下記よりお問合せください。

お問い合わせはこちら

・ウエハの反りはなぜ起こる？
⇒ウエハが反る最大の要因は、製造プロセス中で発生する「内部ストレスの不均衡」にあります。熱の影響、切削の影響や膜独自の原子の要因で反りが発生します。

・ウエハの反りがどんな影響を及ぼしますか？
⇒次工程での不良やウエハ自体の破損につながります。

・ウエハの反り測定にはどんな方法がありますか？
⇒レーザ変位計、静電容量式センサ、干渉計、三次元測定機などウエハの反りを測定する方法は様々あります。

・レーザオートコリメータによるウエハ反り測定の有効性はなんですか？
⇒測定距離の制限を受けにくい点、低コスト省スペース、初期校正の容易さです。

・駿河精機のレーザオートコリメータのウエハ反り測定の有効性はなんですか？
⇒コンパクトサイズ、複数点同時測定可能なマルチスポット測定が可能なことによる測定時間の短縮、高精度に測定が可能です。
